產品簡介

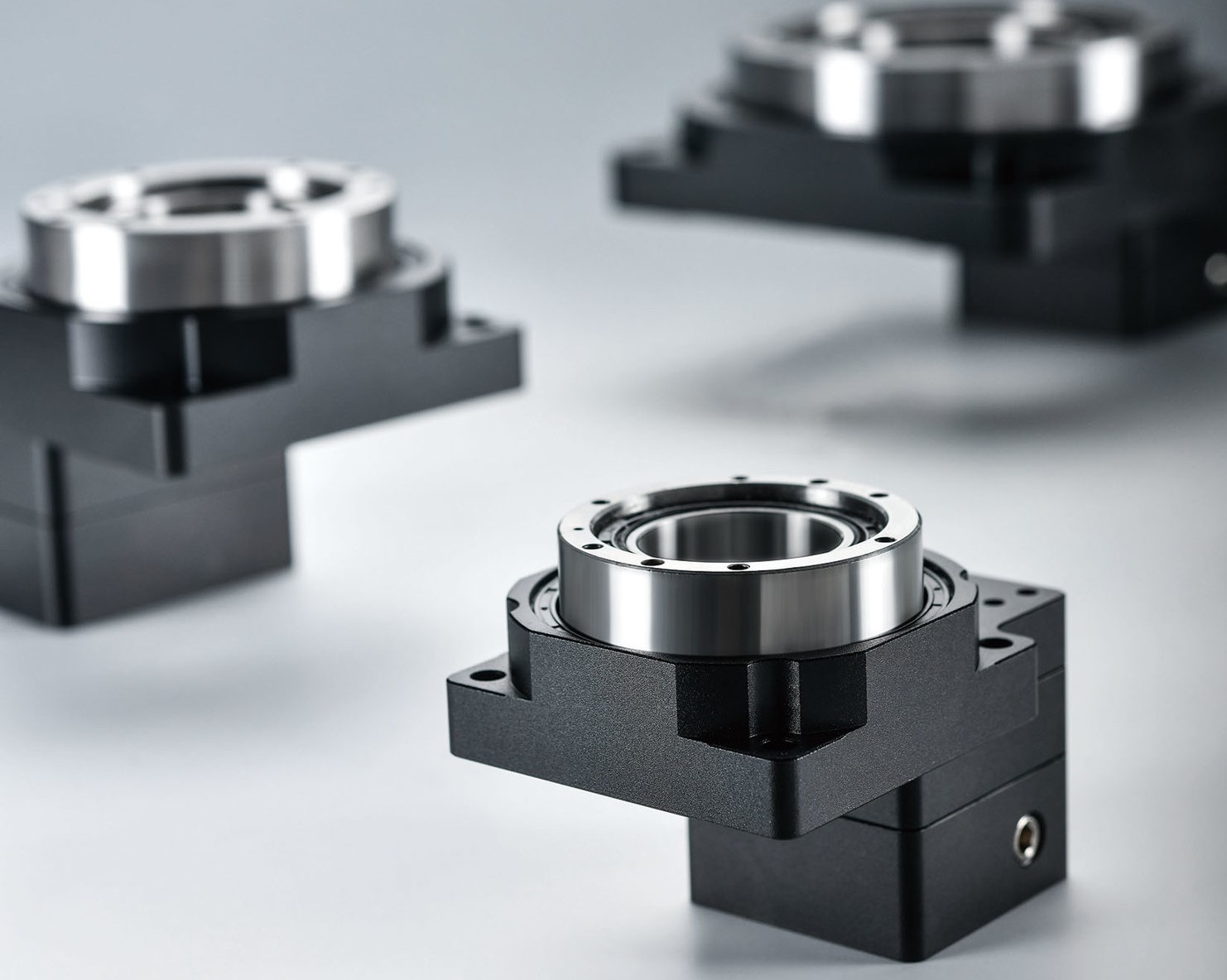

       中空旋轉平臺用于多種旋轉運動場合，集高工作效率，高精度，高剛性，高性價比于一身。中空旋轉平臺通過電機驅動，實現角度調整自動化，精加工蝸輪蝸桿或齒輪傳動，角度調整無極限；精密軸系設計，保證精密高，承載大；步進電機與傳動件通過進口高品質彈性聯軸器連接，排除空間和加工形位誤差。旋轉臺面外圈刻度直觀；標準接口，方便信號傳輸；手動手輪配置，電控手動均可，可選裝伺服電機或步進電機。

       中空旋轉平臺綜合了伺服馬達、凸輪分割器和DD馬達的優勢，充分在這些產品之間取得一種平衡。相比起其他同類傳動定位產品，它既能滿足伺服馬達不能做到的對載重的直接負荷，又能彌補分割器無法對任意角度定位的不足，精度上還能媲美DD馬達，但成本又比DD馬達低廉很多，搭配伺服馬達來使用，完全能夠滿足您對圓周定位控制的要求。

產品特性

1、中空結構
       方便穿線，伺服旋轉平臺的轉盤為中空結構，伺服電機連接在側邊，方便治具中的氣管、電線安裝。
2、高剛性

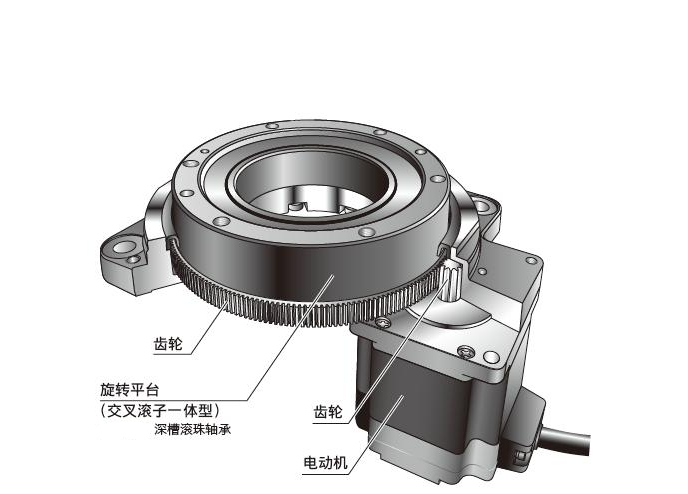

       伺服旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的10倍以上。
3、高旋轉精度
       伺服旋轉平臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削，保證轉盤的同軸度，端跳動等形位公差。
4、大力矩
       低側隙伺服旋轉平臺采用行星減速的方式來增大輸出力矩，減速比從1至1536，輸出力矩范圍較大，能夠滿足各種力矩要求的場合。另外通過改變齒輪中心距離的方法來消除齒隙，使得伺服旋轉平臺的反向側隙接近零間隙，精度媲美DD馬達。
5、自帶零點開關
       選配限位開關伺服旋轉平臺標配光電開關及感應片，另外可選配正負限位開關，方便電氣中的零點控制，簡化機械設計流程。
6、防塵防水
       伺服旋轉平臺采用骨架油封將平臺內部與外部進行隔離，防塵防水級達到IP65，滿足在粉塵，濺水，重濕等惡劣環境工作的要求。
