產品簡介

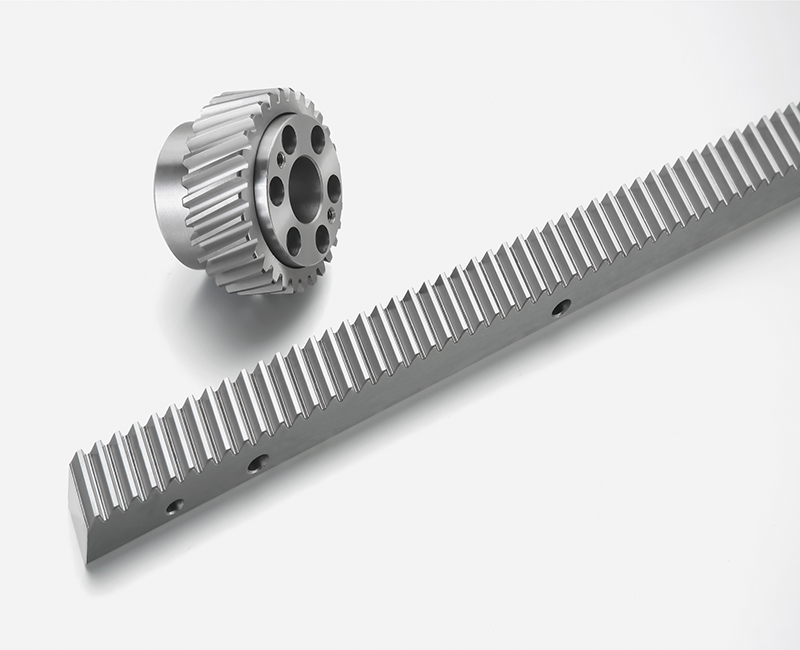

       齒條是一種齒分布于條形體上的特殊齒輪，斜齒齒條與斜齒圓柱齒輪配對使用，傳動精度較高，可達0.1mm，承載力大，傳動速度很快，>2m/s，可無限長度對接延續且高速運轉不會影響齒條精度，如果配置較高的話，定位精度可達0.03~0.05mm，重復定位精度在0.03mm左右，反向間隙只有0.01mm以下。相比于直齒輪齒條，斜齒系列單點承載小，噪音小、接觸面大、負載扭矩相對大等優點。

選型設計

1、根據載荷確定模數m。

2、確定從動件齒輪的分度圓直徑D，D=m*z(式中，z為齒輪的齒數)。

3、齒輪的齒數需要根據載荷的扭矩、結構來綜合考慮，扭矩大時，齒輪的齒數可選大一點，這樣的齒輪直徑就大一點，反之可以將直徑做得小一點。

4、確定了齒輪的分度圓直徑D后，就可以算出分度圓直徑的周長，就可以確定齒條的長度，實際要選擇長一些。
